Ce kit universel permet de créer une structure de fixation solide et entièrement adaptée pour l’installation d’un siège baquet dans un véhicule destiné au drift, au circuit, au rallye ou à la compétition.
Contrairement à un simple adaptateur reprenant les glissières ou points de fixation d’origine, le principe consiste à installer deux traverses directement dans l’habitacle. Elles prennent généralement place entre le tunnel central et la partie latérale de la caisse afin de créer une véritable base de montage pour le siège.
Les deux traverses sont réalisées en profilé carré acier de 35 × 35 mm avec une épaisseur de 3 mm. Leur longueur de 60 cm permet de les recouper et de les adapter à la largeur du plancher ainsi qu’à la position de conduite recherchée.
Le kit comprend également des platines en acier de 3 mm destinées à assurer la liaison entre les traverses et la structure du véhicule. Les inserts filetés M8 permettent ensuite de créer les points nécessaires à la fixation du siège ou de ses supports latéraux.

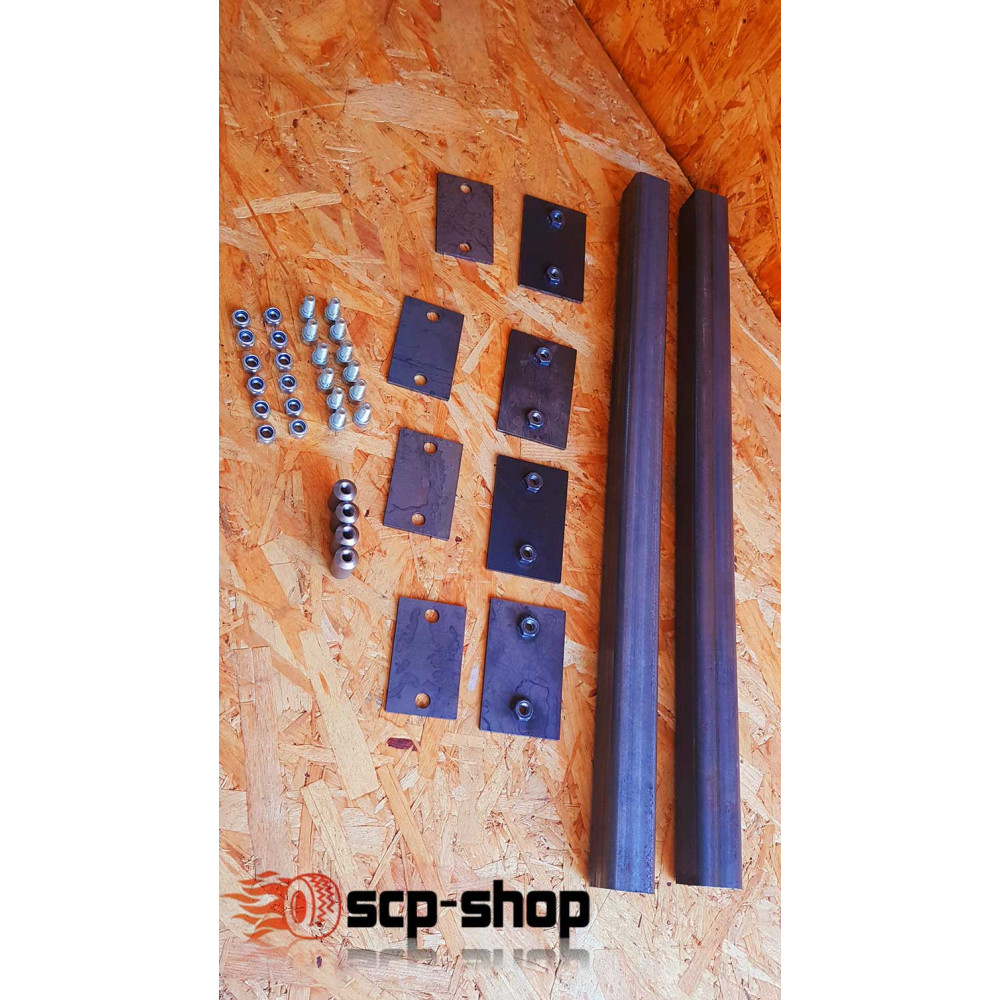

COMPOSITION DU KIT
- 2 traverses acier de 60 cm
- Profilé carré 35 × 35 mm
- Épaisseur des traverses : 3 mm
- Platines acier 95 × 60 mm
- Platines acier 80 × 50 mm
- Épaisseur des platines : 3 mm
- Inserts filetés M8
- Kit prévu pour 1 siège
MONTAGE ADAPTABLE
L’intérêt de ce système universel est de pouvoir définir précisément l’implantation du siège avant la soudure définitive.
Les traverses peuvent être présentées et recoupées afin d’adapter :
- la position longitudinale du siège
- sa hauteur
- son centrage par rapport au volant et au pédalier
- l’écartement des supports
- la position générale du conducteur
Une fois l’implantation validée, les traverses et leurs platines sont destinées à être soudées correctement à la structure de la caisse.
Le montage doit être réalisé par une personne maîtrisant la soudure automobile et la préparation de véhicules de compétition.
CONCEPTION SUIVANT L’ANNEXE J FIA
Les dimensions des traverses sont prévues pour répondre aux prescriptions dimensionnelles applicables aux supports de sièges décrites dans l’Annexe J FIA.
Le profilé utilisé présente notamment une section carrée de 35 × 35 mm avec une épaisseur de 3 mm.
Cette caractéristique ne constitue toutefois pas à elle seule une homologation FIA de l’installation finale. La conformité dépend également de la réalisation du montage, de la qualité des soudures, des points d’ancrage, du siège utilisé et de ses supports.
APPLICATIONS
Ce kit est particulièrement adapté aux véhicules préparés pour :
- Drift
- Circuit
- Rallye
- Time Attack
- Compétition automobile
- Track-day
- Préparation châssis et habitacle
Une solution propre et polyvalente pour créer une implantation de siège baquet sur mesure lorsque les fixations d’origine ne correspondent plus aux besoins du projet.
